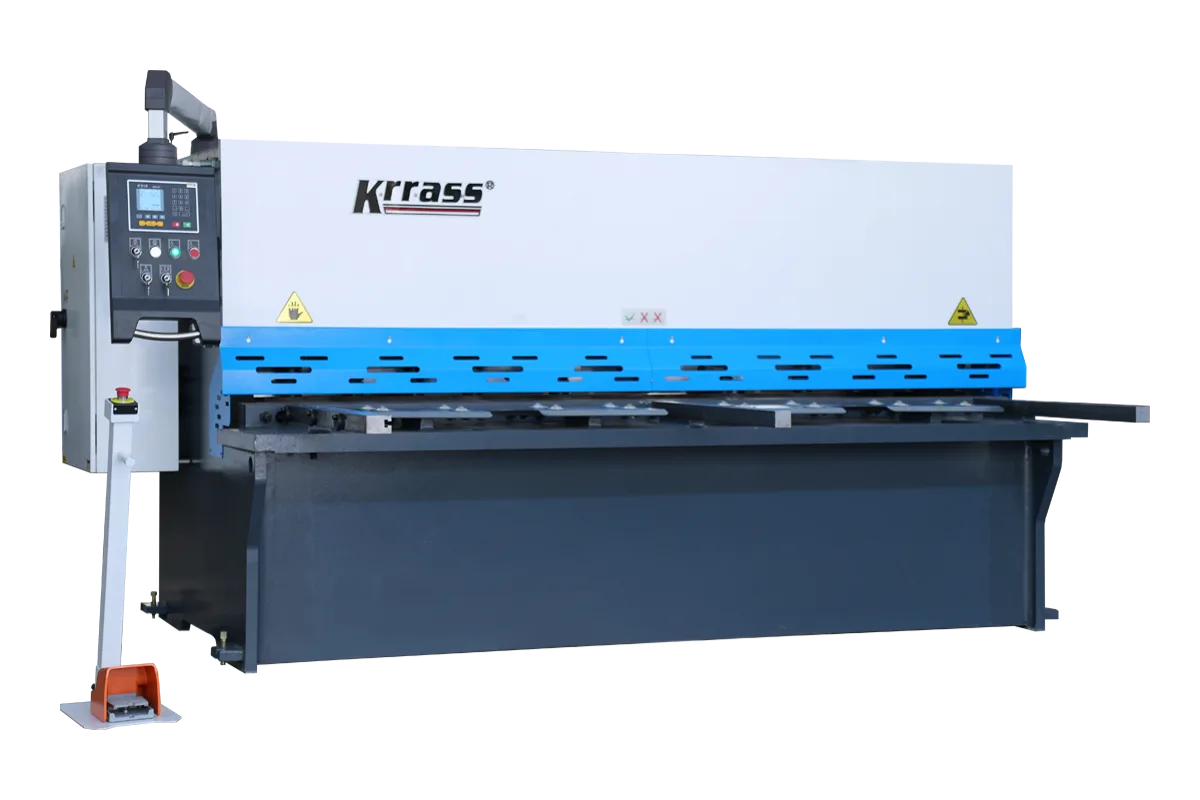

Hydraulic swing beam shearing machine

Το υδραυλικό ψαλίδι λαμαρίνας σειράς QC12K της KRRASS υιοθετεί υψηλά τεχνολογικά πρότυπα σχεδιασμού και διαθέτει ένα περιβάλλον εργασίας εξαιρετικά φιλικό προς τον χρήστη. Είναι σχεδιασμένο με μειωμένη γωνία κοπής ώστε να επιτυγχάνει μέγιστη ευθυγράμμιση και ελάχιστη ανοχή στρέβλωσης (twist) του υλικού.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

• Κορυφαία Παραγωγικότητα: Σχεδιασμένο για ακριβή και οικονομικά αποδοτική κοπή τεμαχίων σε μεγάλους όγκους παραγωγής.

• Βελτιστοποιημένο Υδραυλικό Σύστημα: Διαθέτει πλήρως σχεδιασμένο αναλογικό υδραυλικό κύκλωμα λαδιού, βελτιστοποιημένο για κάθε μέγεθος ψαλιδιού, με εξαρτήματα υψηλής ποιότητας και αξιοπιστίας.

• Πλήρης Παραμετροποίηση: Διατίθεται σε ευρεία γκάμα μοντέλων, ενώ το μήκος και το πάχος κοπής μπορούν να προσαρμοστούν στα υψηλότερα επίπεδα της κατηγορίας.

• Ανάλυση Πεπερασμένων Στοιχείων (FEA): Η δομή του πλαισίου έχει αναλυθεί μέσω λογισμικού SOLIDWORKS για τον έλεγχο τάσεων και παραμορφώσεων, διασφαλίζοντας τη μέγιστη δομική σταθερότητα.

• Ευκολία Χειρισμού: Διαθέτει απλή δομή και είναι ιδανικό για γρήγορη κοπή λεπτών μεταλλικών φύλλων σε μικρότερα μηχανουργεία ή σε εργασίες που απαιτούν συχνές αλλαγές εργαλείων.

Σύστημα Ελέγχου NC ESTUN E21S

Το μηχάνημα είναι εξοπλισμένο με το σύστημα ελέγχου ESTUN E21S, το οποίο προσφέρει:

• Υδραυλική Οθόνη Υψηλής Ευκρίνειας: Για άμεση και καθαρή ανάγνωση των δεδομένων.

• Έξυπνη Τοποθέτηση Άξονα Χ: Εξασφαλίζει την ακρίβεια σε κάθε στάδιο της κοπής.

• Προγραμματισμός Πολλαπλών Βημάτων: Υποστήριξη έως και 40 προγραμμάτων, με 25 βήματα ανά πρόγραμμα.

• Λειτουργίες Ασφαλείας & Backup: Ενσωματωμένο χρονικό ρελέ και δυνατότητα επαναφοράς παραμέτρων με ένα πλήκτρο.

Σύστημα Οπίσθιου Οδηγού (Back Gauge)

Ένας από τους σημαντικότερους παράγοντες για την ικανότητα κοπής είναι ο σχεδιασμός του οπίσθιου οδηγού:

• Σφαιρικός Κοχλίας & Γραμμικοί Οδηγοί: Η κίνηση του οπίσθιου οδηγού υποστηρίζεται από σύστημα ballscrew υψηλής ταχύτητας και γραμμικούς οδηγούς.

• Ακρίβεια & Αντοχή: Ο σχεδιασμός αυτός προσφέρει μεγαλύτερη διάρκεια ζωής, αυξημένη ευαισθησία και ενισχυμένη προστασία από τυχόν συγκρούσεις.

Τεχνική Αρχή Λειτουργίας

Το ψαλίδι λειτουργεί με την κατακόρυφη κίνηση του ταλαντευόμενου μαχαιριού (swing beam). Κατά τη διάρκεια της κοπής, το τεμάχιο εργασίας συσφίγγεται σταθερά στο τραπέζι, ενώ το μαχαίρι κινείται προς τα κάτω για να οδηγήσει τη λάμα στην κοπή.
